アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様)

アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様) アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様) アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様)
アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様) アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様) アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様)

商品名 : アースケーブル MINERVA(RCAプラグ−Yラグ端子仕様)

製造元 : ケーブル工房TSUKASA

価格 : 85,250円 (税込/送料無料)

0.7m=85,250円 〜 2.0m=124,300円

数量 :

■ケーブル長(Yラグ端子除く)

 送料無料


★ 4N純銀単線8芯と独自のシールド構造を採用 ★
アースケーブル MINERVA



 只今の納期につきまして




 【本ケーブルの特徴と構造】

フラグシップMINERVAシリーズのアースケーブルです。
4N純銀単線8芯と独自のシールド構造を採用。
厳選した高品位なYラグ端子とRCAプラグ装着により、仮想アース装置の性能を最大限に引き出します。
また、RCAプラグ側は、アンプ等の空きRCA入力端子に接続することで、簡単に仮想アース装置を接続することができます。

仮想アース装置は、接続した機器のグラウンド電位の安定化とノイズの吸収が主な働きと言われいます。
この働きを十分に発揮させるためアースケーブルとしては、十分に低い抵抗値かつ、ノイズを流れやすくするため高周波特性が良いことが求められます。
本ケーブルでは、特にこの点に重点を置き開発を行いました。


■十分に低い抵抗値と優れた高周波特性を両立

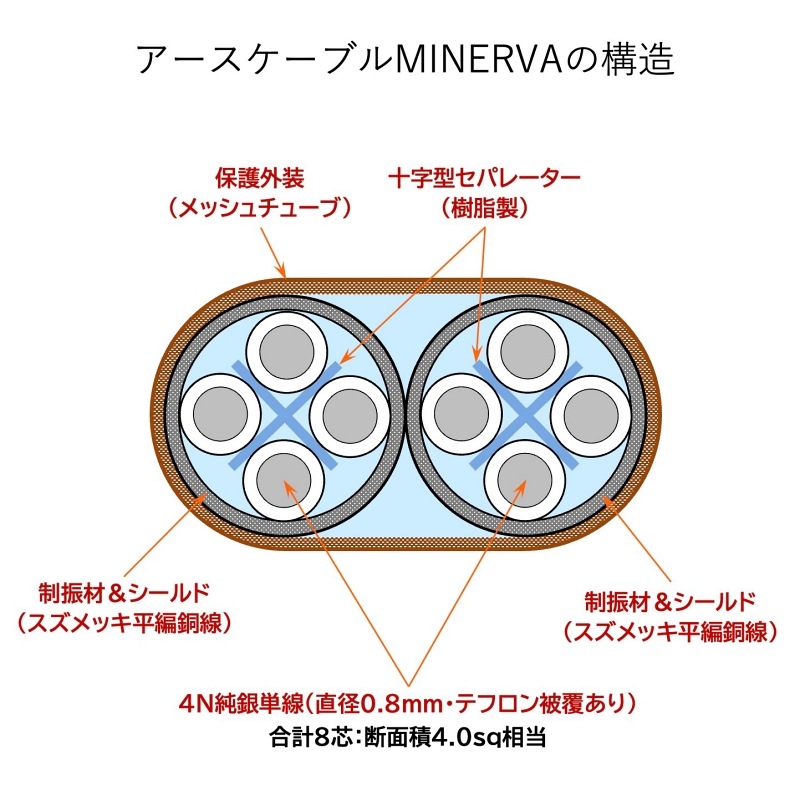

          <アースケーブル MINERVA 構造図>


抵抗値を低くするため単に断面積を大きくしただけでは、高周波特性が低下してしまいます。
そこで、本ケーブルでは、直径0.8mmの4N純銀単線4本を十字型セパレーターと合わせて撚り、これを2束合わせた8芯構造としている点が大きな特徴です。
これにより、断面積は電源ケーブル並みの4.0sqとなり十分に低い抵抗値を実現しつつ、優れた高周波特性を両立しています。
4N純銀単線はアースケーブルとしてこの線材だから出せる音があり、迷わず採用しました。


■独自のシールド構造を採用
本ケーブルではアースケーブルとしては数少ないシールド構造を採用しています。
アースケーブルは仮想アース装置と機器とを接続した際、アンテナとなりノイズが入り込みます。
ノイズの大部分は仮想アース装置に吸収されますが、一部は機器側にも流れ込みむと想定されます。(下記の図1を参照)



       図1 アースケーブルのノイズの流れ込み(想定イメージ)


そこで、アースケーブルの上にシールドを設け、仮想アース装置側のYラグ端子のみ接続(接地)しています。
このようにシールドの片側接続とすることで、ノイズはシールドを流れて仮想アース装置に吸収され、機器へのノイズの流れ込みを防ぐことができます。(下記の図2を参照)



  図2 アースケーブルのノイズの流れ込み(シールドがある場合の想定イメージ)


■Yラグ端子側にシールド接地
本ケーブルでは、Yラグ端子側を仮想アース装置に接続し、RCAプラグ側はアンプ等の機器側の空きRCA入力端子に接続します。
このため、シールドはYラグ端子に接続(接地)しており、『Cable Shiled Ground Point』と表示しています。
尚、RCAプラグ側は外側(グランド側)のみケーブルの芯線に接続しており、RCAプラグの中心導体(信号側)はどこにも接続していません。
これにより、万一、機器の出力側のRCA端子に接続した場合でも、ショートとなることを防いでいます。

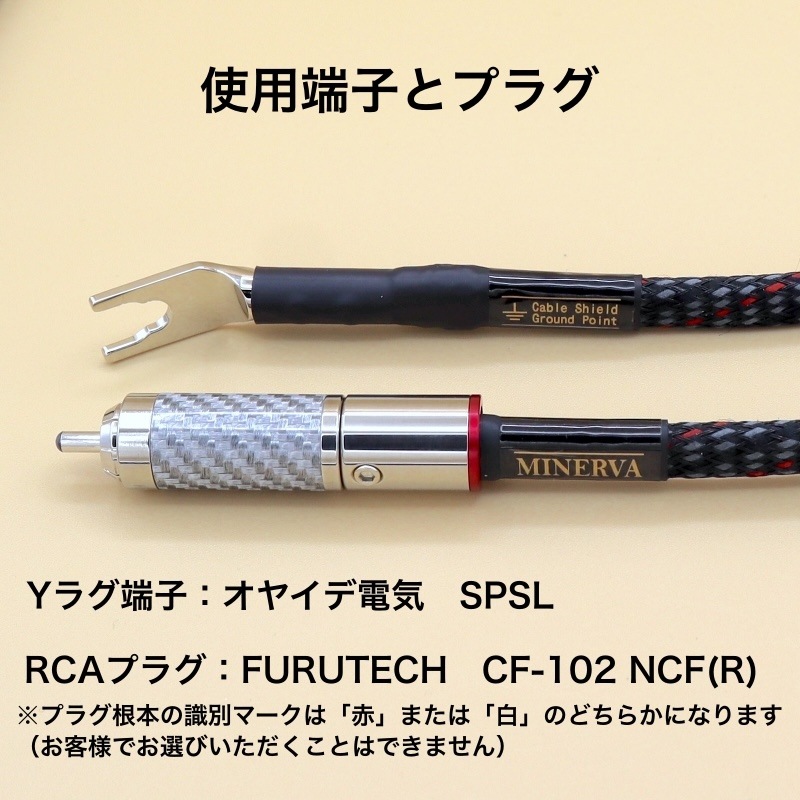

■NCF仕様のフラグシップRCAプラグを採用

RCAプラグはFURUTECHのフラグシップであるCF-102 NCF(R)を採用。
・センターピン内部に特殊素材NCF を注入した、Alpha OCC ロジウムメッキのワンピース中心導体。
・α(アルファ)銅合金ロジウムメッキボディ。
・マルチマテリアルハイブリッドNCF カーボンハウジングによる高い制振効果。
・コレットチャック方式による強固な接続。
RCAプラグと芯線とのネジ止め部分には、FURUTECH製のNano Liquid(ナノ・リキッド)を塗布し締め付けており、接続ロスを極小にしています。
※RCAプラグ根元の識別マークは「赤」または「白」のどちらかになります。
(お客様でお選びいただくことはできません)


■取付範囲の広い高品質なYラグ端子を採用
Yラグ端子はオヤイデ電気製のSPSLを採用。

・国産銅合金にダイレクトシルバーメッキ(1.5μ)+プラチナメッキ(0.3μ)。
・内径が8.0mmと6.0mmの2段形状になっており、幅広い端子への取り付けが可能。
SAEC製のグラウンドスタビライザー「SGS-042」はもちろん、 KOJO TECHNOLOGY製の「Crystal E」の小型端子にも接続できます。
また、Yラグ端子と芯線とのネジ止め部分には、FURUTECH製のNano Liquid(ナノ・リキッド)を塗布し締め付けており、接続ロスを極小にしています。



【初期不良交換】

商品到着後2週間以内(14日以内)の不具合に関しては、同じ商品と交換させていただきます。
本ショップ宛にご連絡いただき、不具合のあった商品は着払いにて返送をお願いいたします。
※製作のため1週間前後いただく場合があります。予めご了承をお願いいたします。


【1年間保障付】

商品到着日から1年間の保証が付いています。
通常の使用において故障が発生した場合には無償で修理いたします。
本ショップへご連絡いただき、不具合のあった商品は着払いにて返送をお願いいたします。

尚、1年以上経過した場合や、無理な力が加わったことによる破損(Yラグ端子、ケーブル本体の破損等)につきましては保障の対象外となりますが、実費にて修理を行います。
ヒアリング等にて状況を確認させていただいた上で、修理のお見積りを無料で行い、お客様のご了解をいただいた後、修理を実施いたします。
※ケーブルの破損状況によっては、修理できない場合がありますのでご了承ください。
